首钢滑雪大跳台（钢结构体系与节点构造优化、大跨度空间钢结构）

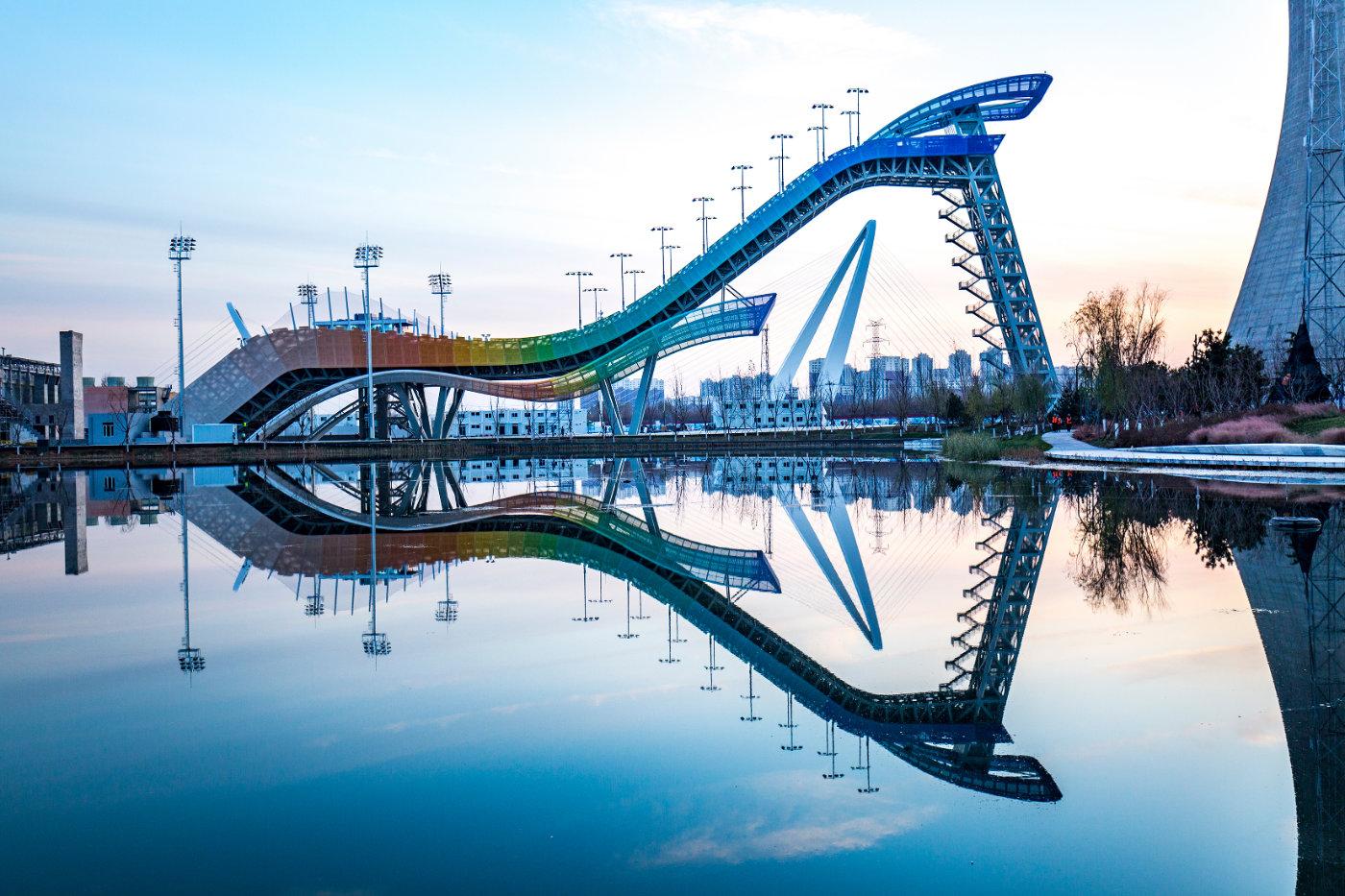

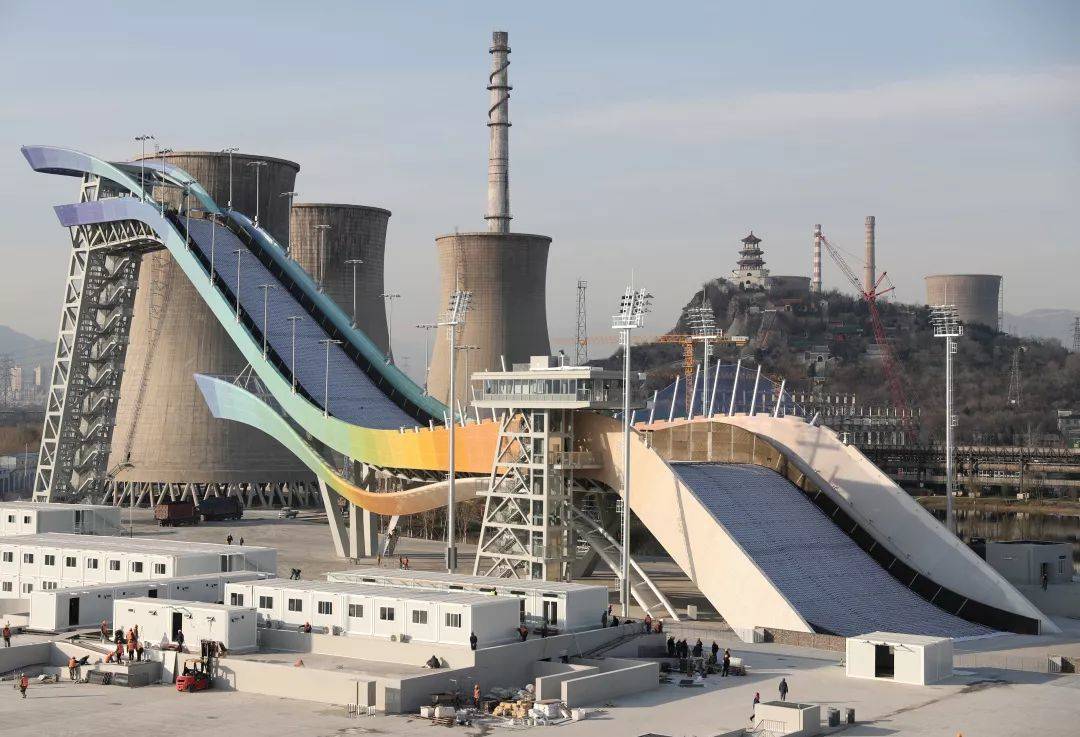

BigAir ShouGang（首钢滑雪大跳台）是北京2022年冬奥会北京赛区唯一的雪上比赛场地，将承办北京2022年冬奥会的跳台滑雪比赛项目，冬奥会期间将会有四块金牌在这里产生。

整体造型集成了最新的跳台滑雪竞技体育研究成果，采用最新的大跳台赛道曲线，契合敦煌“飞天”的本土文化元素，为世界首例永久性保留和使用的滑雪大跳台场馆，奥运后将成为专业体育比赛和训练场地；同时作为北京城市老工业遗址文化与奥运文化完美融合的代表性景观，将面向公众开放，用于大众休闲健身活动。

对应跳台滑雪基本技术功能要求：助滑、起跳、空中飞行、着陆、终止区滑行，BigAir Shougang结构设计由出发区、助滑道、起跳区、裁判塔等部分组成，各部分要求各有侧重，同时需要在结构中协调统一，对结构设计提出相应挑战。

BigAir Shougang钢结构最高点49.2m，最低点降至地坪标高，平面尺寸短向9.2m~37.1m，随标高由窄及宽，长向159.8m，分3跨，最大跨度79.5m。经过与排架、网架及框架体系对比，由于主体结构跨度大且承受覆雪重载，采用巨型框架结构体系，由格构柱（电梯楼梯筒）和两组树状钢柱组成巨型框架柱体系，雪道层桁架和落地桁架组成巨型框架梁体系。

格构柱两个方向分别采用交叉支撑与中心支撑提供水平抗侧刚度，斜撑与柱肢角度方便施工，同时便于后期安装内置电梯。

两组树状钢柱为变截面箱形截面，柱分肢设置于整高约2/3处，与桁架刚接，避免了雪道层桁架与柱支桁架间的转换，以桁架约束变截面柱上端，提高整体结构的鲁棒性。由于连接截面类型多样，尤其在柱脚及柱顶，节点几何构造复杂，受力条件苛刻，是设计难点及挑战之一。
